Оборудование и устройства становятся все меньше и компактнее. Поэтому HARTING предлагает решения для различных размеров и областей применения, требующих подключения печатных плат. Среди изделий можно встретить как более классические модели, так и очень компактные соединители с шагом контактов всего в 1,27 мм.
har–flex®
для печатных плат
DIN 41612 Power
силовые
DIN 41612 Signal
сигнальные
har–flexicon®
миниатюрные
Соединители har–flex®
Компактные, мощные и в то же время прочные соединители.
Благодаря миниатюрной конструкции и высокой вариативности соединителей для печатных плат har–flex® производители устройств получили технологию соединения со свободной масштабируемостью, которая выполняет требования миниатюризации.

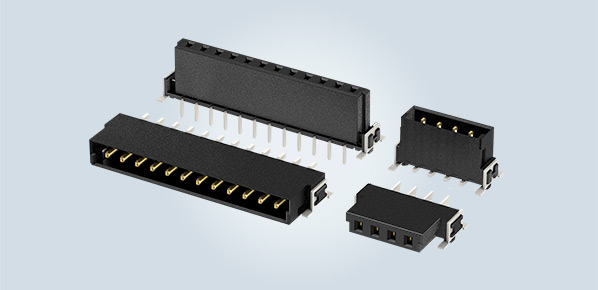

har–flex® Power
соединители для печатных плат
- для передачи тока силой от 18 до 29 А
- соединители с шагом 2,54 мм
- гибкое число контактов – от 2 до 12
- контакты выполнены из медного сплава
- версии SMT и THR
- прямые и угловые варианты исполнения
- могут применяться в параллельных (мезонинных) платах, платах расширения и конфигурациях
- «материнская–дочерняя плата»

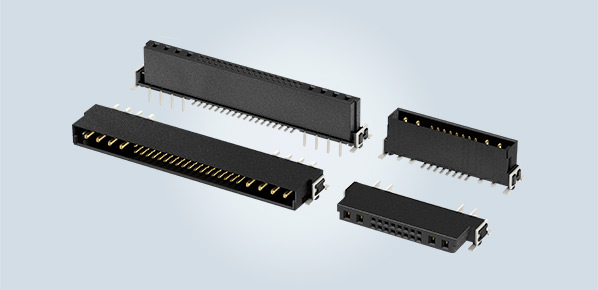

har–flex® Hybrid
соединители для печатных плат
- сочетание сигнальных и силовых контактов
- шаг контактов 1,57/2,54 мм
- от 10 до 44 контактов
- прямые и угловые варианты исполнения
- могут применяться в параллельных (мезонинных) платах, платах расширения и конфигурациях
- «материнская-дочерняя плата»
- экономия пространства на печатной плате

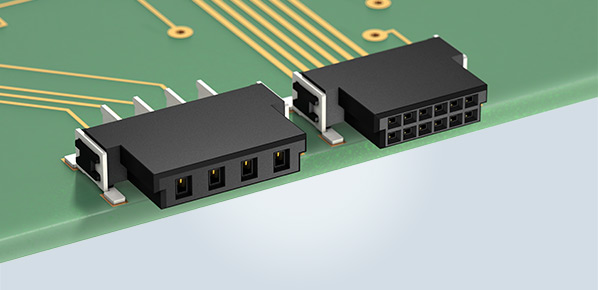

har–flex® Signal
соединители для печатных плат
- идеально подходят для миниатюрных промышленных устройств
- количество контактов от 6 до 100 с шагом в два контакта
- прямых и угловых вариантов исполнения
- доступны версии с врезными контактами
- внедрение новых компактных систем, не жертвуя при этом прочностью

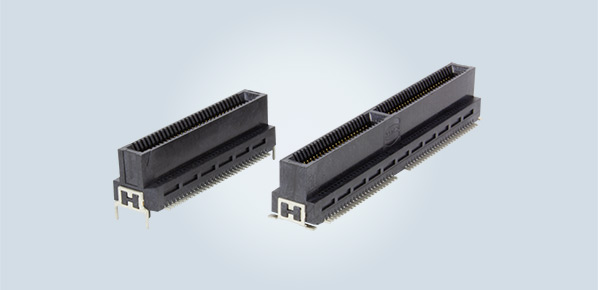

har–flex® HD–Card Edge
Благодаря небольшому количеству контактных точек однокомпонентные соединители HD–Card Edge можно применять в высокоскоростных устройствах, передающих данные со скоростью до 25 Гбит/с.
- с шагом между контактами 0,8 мм
- количество контактов от 20 до 140
- дополнительные прижимы (SMT или THR)
- обеспечивают прямое подключение к печатным платам толщиной 1,6 мм
Соединители DIN 41612 Power
Силовые соединители с шагом контактов 5,08 мм предпочтительны в тех случаях, когда необходима особенная прочность соединителя или используются повышенные токи силой от 6 до 15 А.
Соединители обеспечивают низкое переходное сопротивление благодаря высококачественному покрытию поверхности контактов.

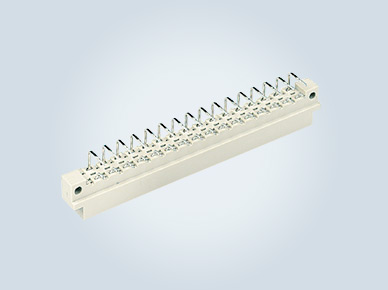

Тип D
- До 32 контактов
- 2 ряда
- 6 A на контакт

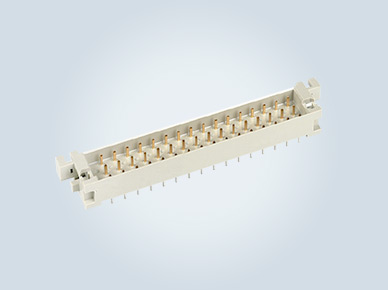

Тип E
- До 48 контактов
- 3 ряда
- 6 A на контакт

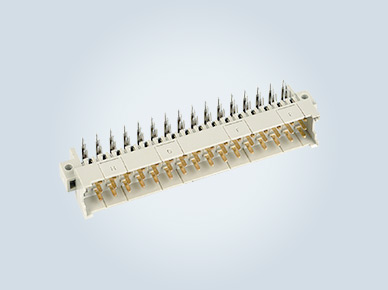

Тип F
- До 48 контактов
- 3 ряда
- 6 A на контакт
- Доп. стандартный тип FM, F9 (9 контактов) и 2F (24 контакта)

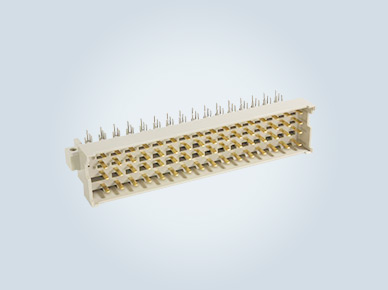

Тип G
- До 64 контактов
- 3 ряда
- 6 A на контакт

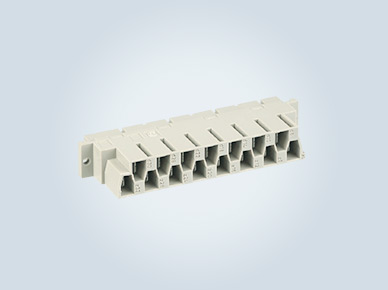

Тип H/MH
- До 16 контактов (тип H16), 15 контактов (тип H15) и 3 контактов (тип H3)
- 3 ряда, 15 А на контакт (6 А доп. стандартный тип MH)
- Доп. стандартный тип MH 21+5 (до 27 контактов + 5 специальных контактов) и MH 24+7 (до 31 контакта + 7 специальных контактов)
Соединители DIN 41612 Signal
Сигнальные вилки и розетки с шагом контактов 2,54 мм обеспечивают необходимую прочность и высокую плотность контактов – до 96 контактов в одном соединителе.
В серии множество вариантов подключения – печатная плата к печатной плате, мезонинная плата или кабель к печатной плате.

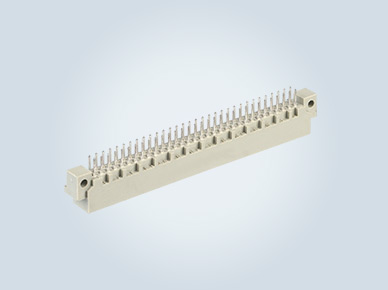

Тип В
- До 64 контактов
- 2 ряда
- 2 A на контакт
- Доп. стандартный тип 2B (32 контакта) и 3B (20 контактов)

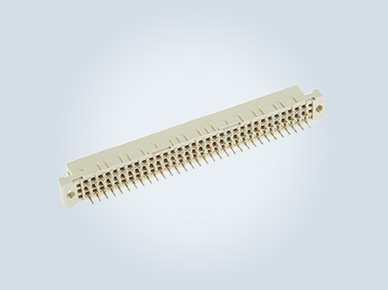

Тип С
- До 96 контактов (до 160 контактов для типа C)
- 3 ряда (до 5 рядов для типа C)
- 2 А на контакт (до 1 А на контакт для типа C)
- Доп. стандартный тип 2C (32 контакта) и 3C (20 контактов)

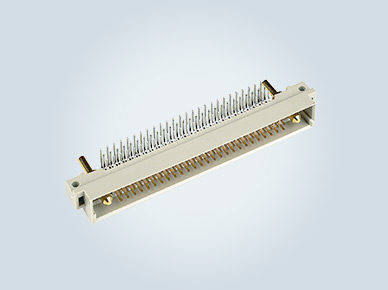

Тип M
- До 78 контактов + 8 дополнительных специальных контактов (+ 10 для обратного типа M)
- Сигнальные, коаксиальные, высокоамперные, оптоволоконные и высоковольтные контакты в одном соединителе
- Тип M (0+2) без управляющих контактов + 2 дополнительных специальных контакта, 1 ряд

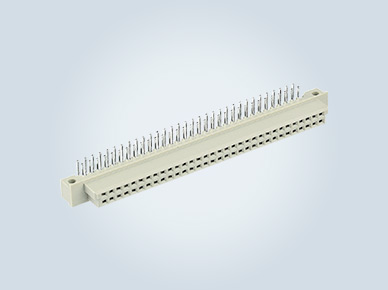

Тип Q
- До 64 контактов
- 2 ряда
- 2 A на контакт
- Доп. стандартный тип 2Q (32 контакта) и 3Q (20 контактов)

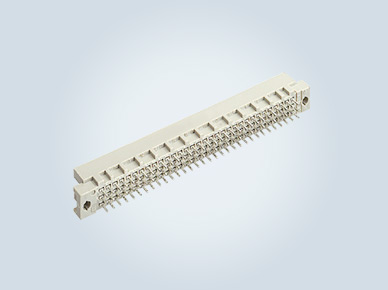

Тип R
- До 96 контактов (до 160 контактов для типа R)
- 3 ряда (до 5 рядов для типа R)
- 2 А на контакт (до 1 А на контакт для типа R)
- Доп. стандартные типы R (HE11), 2R (48 контактов) и 3R (30 контактов)
Соединители
har–flexicon®
Миниатюрные соединители, которые позволят быстро подключить одиночные проводники и обеспечат отличную связь между периферийными компонентами и печатными платами для промышленных устройств.
Активная фиксация вставного соединителя на полосковой базе обеспечит надежное, ударо- и вибростойкое соединение.

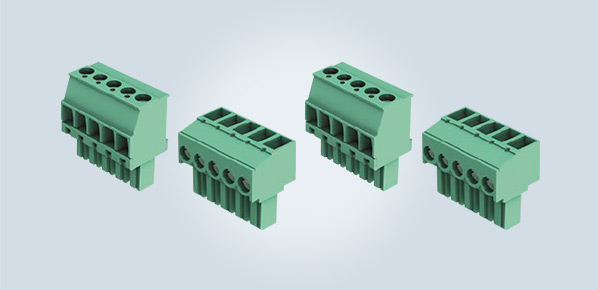

Вертикальные и горизонтальные соединители
Винтовое подключение, шаг контактов в 3.5, 3.81 и 5.08. Имеют номинальный ток 10–15 А и количество контактов от 2 до 25.
Горизонтальные соединители

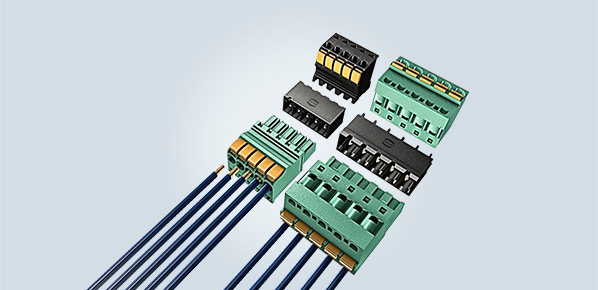

Подключение Push–In–spring–cage, номинальный ток 11–12 А. Имеют от 2 до 25 контактов с шагом в 3.5, 3.81, 5, 5.08. Доступны модели с резьбовым фланцем.

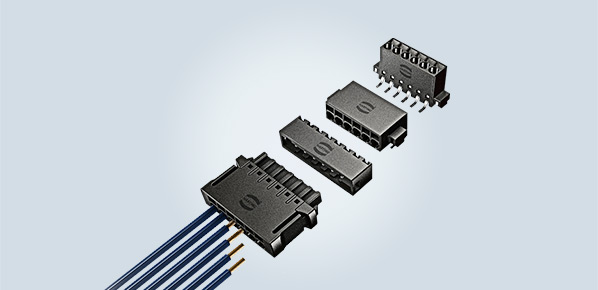

Вертикальные соединители в черном или белом цвете
Подключение Push–In–spring–cage. Номинальный ток 6 А, количество контактов – от 2 до 12, с шагом в 2.54 мм.

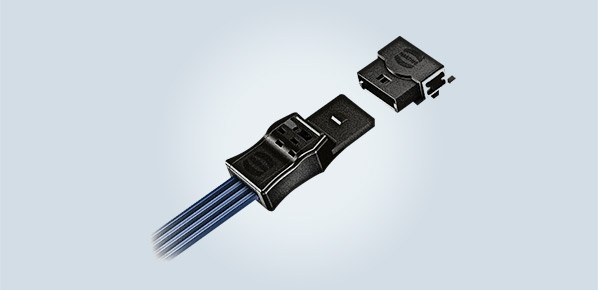

Соединитель (IDC)
Подключение смещением изоляции (IDC), номинальный ток 2 A. Имеет 4 контакта с шагом всего в 1.27 мм. Возможно, самый компактный вставной соединитель на рынке.

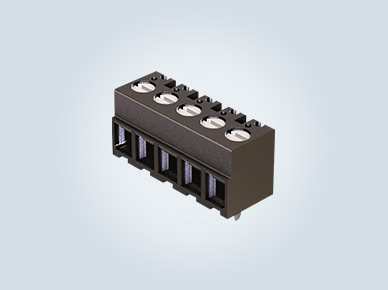

Горизонтальные клеммные блоки
для технологии пайки THR
- Винтовое подключение
- Шаг контактов в 3.5, 3.81, 5, 7.5, 10.16, 15
- От 2 до 12 контактов
- Номинальный ток 12–60 А

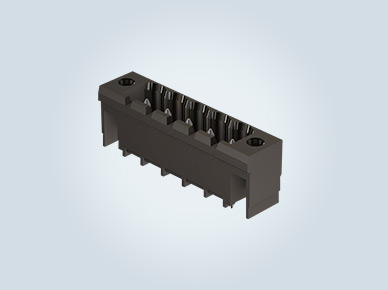

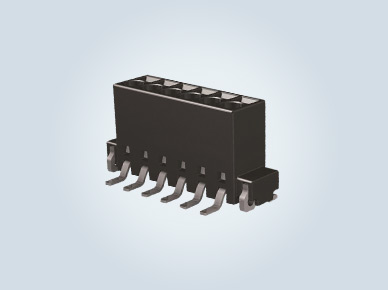

Вертикальные клеммные блоки
для технологии пайки THR
- С подключением Push–In–spring–cage
- Шаг контактов в 3.5, 3.81, 5
- От 2 до 16 контактов
- Номинальный ток 10–12 А

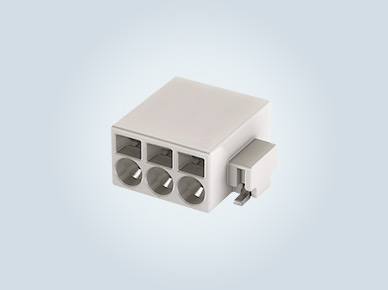

Вертикальные и горизонтальные клеммные блоки
для пайки STM оплавлением припоя
- С подключением Push–In–spring–cage
- Шаг контактов в 2.54
- От 2 до 12 контактов
- Номинальный ток – 6 А
- Вариации с направляющим штифтом

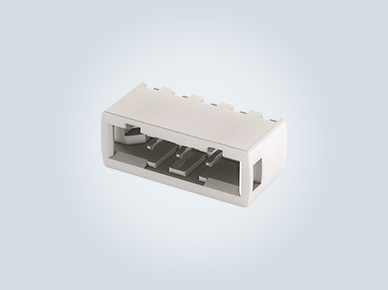

Вертикальные и горизонтальные основания
для пайки STM оплавлением припоя
- Шаг контактов в 2.54 мм
- От 2 до 12 контактов
- Номинальный ток – 6 А

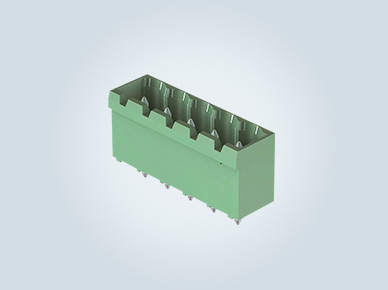

Вертикальные основания
для пайки волной
- Шаг контактов в 3.5, 5, 5.08
- От 2 до 12 луженых контактов
- Номинальный ток – 11–15 А
Вертикальные и горизонтальные основания
для технологии пайки THR
- Шаг контактов в 3.5, 3.81, 5, 5.08
- От 2 до 25 контактов
- Номинальный ток – 11–15 А
